Flink在唯品会的实践

转载自:唯技术公众号唯品会自 2017 年开始基于 k8s 深入打造高性能、稳定、可靠、易用的实时计算平台,支持唯品会内部业务在平时以及大促的平稳运行。现平台支持 Flink、Spark、Storm 等主流框架。本文主要分享 Flink 的容器化实践应用以及产品化经验。

null

转载自:唯技术公众号

唯品会自 2017 年开始基于 k8s 深入打造高性能、稳定、可靠、易用的实时计算平台,支持唯品会内部业务在平时以及大促的平稳运行。现平台支持 Flink、Spark、Storm 等主流框架。本文主要分享 Flink 的容器化实践应用以及产品化经验。

1. 发展概览

平台支持公司内部所有部门的实时计算应用。主要的业务包括实时大屏、推荐、实验平台、实时监控和实时数据清洗等。

1.1 集群规模

null

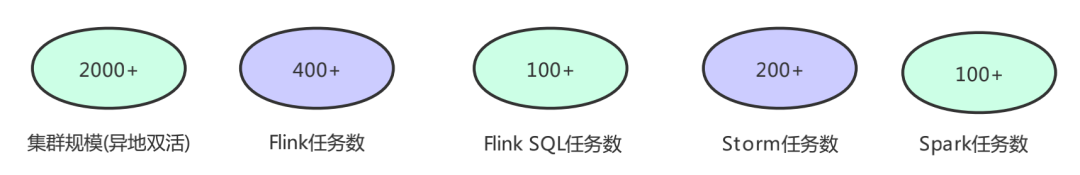

平台现有异地双机房双集群,具有 2000 多的物理机节点,利用 k8s 的 namespaces,labels 和 taints 等,实现业务隔离以及初步的计算负载隔离。目前线上实时应用有大概 1000 个,平台最近主要支持 Flink SQL 任务的上线。

1.2 平台架构

null

上图是唯品会实时计算平台的整体架构。

  • 最底层是计算任务节点的资源调度层,实际是以 deployment 的模式运行在 k8s 上,平台虽然支持 yarn 调度,但是 yarn 调度是与批任务共享资源,所以主流任务还是运行在 k8s 上。
  • 存储层这一层,支持公司内部基于 kafka 实时数据 vms,基于 binlog 的 vdp 数据和原生 kafka 作为消息总线,状态存储在 hdfs 上,数据主要存入 redis,mysql,hbase,kudu,clickhouse 等。
  • 计算引擎层,平台支持 Flink,Spark,Storm 主流框架容器化,提供了一些框架的封装和组件等。每个框架会都会支持几个版本的镜像满足不同的业务需求。
  • 平台层提供作业配置、调度、版本管理、容器监控、job监控、告警、日志等功能,提供多租户的资源管理(quota,label 管理),提供 kafka 监控。在 Flink 1.11 版本之前,平台自建元数据管理系统为 Flink SQL 管理 schema,1.11 版本开始,通过 hive metastore 与公司元数据管理系统融合。
  • 最上层就是各个业务的应用层

2. Flink容器化实践

2.1 容器化实践

null

上图是实时平台 Flink 容器化的架构。Flink 容器化是基于 standalone 模式部署的。

  • 部署模式共有 client,jobmanager 和 taskmanager 三个角色,每一个角色都由一个deployment 控制。
  • 用户通过平台上传任务 jar 包,配置等,存储于 hdfs 上。同时由平台维护的配置,依赖等也存储在 hdfs 上,当 pod 启动时,会进行拉取等初始化操作。
  • client 中主进程是一个由 go 开发的 agent,当 client 启动时,会首先检查集群状态,当集群 ready 后,从 hdfs 上拉取 jar 包向 Flink 集群提交任务。同时,client 的主要功能还有监控任务状态,做 savepoint 等操作。
  • 通过部署在每台物理机上的 smart - agent 采集容器的指标写入 m3,以及通过 Flink 暴漏的接口将 metrics 写入 prometheus,结合 grafana 展示。同样通过部署在每台物理机上的 vfilebeat 采集挂载出来的相关日志写入 es,在 dragonfly 可以实现日志检索。

在实践过程中,结合具体场景以及易用性考虑,做了平台化工作。

  • 平台的任务配置与镜像,Flink 配置,自定义组件等解耦合,现阶段平台支持 1.7、1.9、1.11、1.12 等版本。
  • 平台支持流水线编译或上传 jar、作业配置、告警配置、生命周期管理等,从而减少用户的开发成本。
  • 平台开发了容器级别的如火焰图等调优诊断的页面化功能,以及登陆容器的功能,支持用户进行作业诊断。

在应用部署和运行过程中,不可避免的会出现异常。以下是平台保证任务在出现异常状况后的稳定性做的策略。

  • pod 的健康和可用,由 livenessProbe 和 readinessProbe 检测,同时指定 pod 的重启策略。

  • Flink 任务异常时:

    1. Flink 原生的 restart 策略和 failover 机制,作为第一层的保证。
    2. 在 client 中会定时监控 Flink 状态,同时将最新的 checkpoint 地址更新到自己的缓存中,并汇报到平台,固化到 MySQL 中。当 Flink 无法再重启时,由 client 重新从最新的成功 checkpoint 提交任务。作为第二层保证。这一层将 checkpoint 固化到 MySQL 中后,就不再使用 Flink HA 机制了,少了 zk 的组件依赖。
    3. 当前两层无法重启时或集群出现异常时,由平台自动从固化到 MySQL 中的最新 chekcpoint 重新拉起一个集群,提交任务,作为第三层保证。
  • 机房容灾:

    • 用户的 jar 包,checkpoint 都做了异地双 HDFS 存储
    • 异地双机房双集群

2.2 kafka监控方案

kafka监控是我们的任务监控里相对重要的一部分,整体监控流程如下所示。

null

平台提供监控 kafka 堆积,消费 message 等配置信息,从 MySQL 中将用户 kafka 监控配置提取后,通过 jmx 监控 kafka,写入下游 kafka,再通过另一个 Flink 任务实时监控,同时将这些数据写入 ck,从而展示给用户。

基于 k8s 的 Flink 容器化实现以后,方便了 Flink api 应用的发布,但是对于 Flink SQL 的任务仍然不够便捷。于是平台提供了更加方便的在线编辑发布、SQL 管理等一栈式开发平台。

null

平台的 Flink SQL 方案如上图所示,任务发布系统与元数据管理系统完全解耦。

在实践过程中,结合易用性考虑,做了平台化工作,主操作界面如下图所示:

  • Flink SQL 的版本管理,语法校验,拓扑图管理等;
  • UDF 通用和任务级别的管理,支持用户自定义 UDF;
  • 提供参数化的配置界面,方便用户上线任务。

nullnull

3.1.2 元数据管理

平台在 1.11 之前通过构建自己的元数据管理系统 UDM,MySQL 存储 kafka,redis 等 schema,通过自定义 catalog 打通 Flink 与 UDM,从而实现元数据管理。1.11 之后,Flink 集成 hive 逐渐完善,平台重构了 FlinkSQL 框架,通过部署一个 SQL - gateway service 服务,中间调用自己维护的 SQL - client jar 包,从而与离线元数据打通,实现了实时离线元数据统一,为之后的流批一体做好工作。在元数据管理系统创建的 Flink 表操作界面如下所示,创建 Flink 表的元数据,持久化到 hive里,Flink SQL 启动时从 hive 里读取对应表的 table schema 信息。

null

平台对于官方原生支持或者不支持的 connector 进行整合和开发,镜像和 connector,format 等相关依赖进行解耦,可以快捷的进行更新与迭代。

null

  • connector 层,现阶段平台支持官方支持的 connector,并且构建了 redis,kudu,clickhouse,vms,vdp 等平台内部的 connector。平台构建了内部的 pb format,支持protobuf 实时清洗数据的读取。平台构建了 kudu,vdp 等内部 catalog,支持直接读取相关的 schema,不用再创建 ddl。
  • 平台层主要是在 UDF、常用运行参数调整、以及升级 hadoop3。
  • runntime 层主要是支持拓扑图执行计划修改、维表关联 keyBy cache 优化等

3.2.2 拓扑图执行计划修改

针对现阶段 SQL 生成的 stream graph 并行度无法修改等问题,平台提供可修改的拓扑预览修改相关参数。平台会将解析后的 FlinkSQL 的 excution plan json 提供给用户,利用 uid 保证算子的唯一性,修改每个算子的并行度,chain 策略等,也为用户解决反压问题提供方法。例如针对 clickhouse sink 小并发大批次的场景,我们支持修改 clickhouse sink 并行度,source 并行度 = 72,sink 并行度 = 24,提高 clickhouse sink tps。

null

3.2.3 维表关联 keyBy 优化 cache

针对维表关联的情况,为了降低 IO 请求次数,降低维表数据库读压力,从而降低延迟,提高吞吐,有以下几种措施:

  • 当维表数据量不大时,通过全量维表数据缓存在本地,同时ttl控制缓存刷新的时候,这可以极大的降低 IO 请求次数,但会要求更多但内存空间。
  • 当维表数据量很大时,通过 async 和 LRU cache 策略,同时 ttl 和 size 来控制缓存数据的失效时间和缓存大小,可以提高吞吐率并降低数据库的读压力。
  • 当维表数据量很大同时主流qps很高时,可以开启把维表 join 的 key 作为 hash 的条件,将数据进行分区,即在 calc 节点的分区策略是 hash,这样下游算子的 subtask 的维表数据是独立的,不仅可以提高命中率,也可降低内存使用空间。

null

优化之前维表关联 LookupJoin 算子和正常算子 chain 在一起。

null

优化之间维表关联 LookupJoin 算子和正常算子不 chain 在一起,将 join key 作为 hash 策略的 key。采用这种方式优化之后,例如原先 3000W 数据量的维表,10 个 TM 节点,每个节点都要缓存3000W 的数据,总共需要缓存 3000W * 10 = 3 亿的量。而经过 keyBy 优化之后,每个 TM 节点只需要缓存 3000W / 10 = 300W 的数据量,总共缓存的数据量只有 3000W,大大减少缓存数据量。

3.2.4 维表关联延迟 join

维表关联中,有很多业务场景,在维表数据新增数据之前,主流数据已经发生 join 操作,会出现关联不上的情况。因此,为了保证数据的正确,将关联不上的数据进行缓存,进行延迟 join。

  • 最简单的做法是,在维表关联的 function 里设置重试次数和重试间隔,这个方法会增大整个流的延迟,但主流 qps 不高的情况下,可以解决问题。
  • 增加延迟 join 的算子,当 join 维表未关联时,先缓存起来,根据设置重试次数和重试间隔从而进行延迟的 join。

4. 应用案例

4.1.实时数仓

4.1.1实时数据入仓

null

  • 流量数据一级 kafka 通过实时清洗之后,写到二级清洗 kafka,主要是 protobuf 格式,再通过 Flink SQL 写入 hive 5min 表,以便做后续的准实时 ETL,加速 ods 层数据源的准备时间。
  • MySQL 业务库的数据,通过 VDP 解析形成 binlog cdc 消息流,再通过 Flink SQL 写入 hive 5min 表。
  • 业务系统通过 VMS API 产生业务 kafka 消息流,通过 Flink SQL 解析之后写入 hive 5min 表。支持 string、json、csv 等消息格式。
  • 使用 Flink SQL 做流式数据入仓,非常的方便,而且 1.12 版本已经支持了小文件的自动合并,解决了小文件的痛点。
  • 我们自定义分区提交策略,当前分区 ready 时候会调一下实时平台的分区提交 api,在离线调度定时调度通过这个 api 检查分区是否 ready。

采用 Flink SQL 统一入仓方案以后,我们可以获得的收益:可解决以前 Flume 方案不稳定的问题,而且用户可自助入仓,大大降低入仓任务的维护成本。提升了离线数仓的时效性,从小时级降低至 5min 粒度入仓。

4.1.2 实时指标计算

null

  • 实时应用消费清洗后 kafka,通过 redis 维表、api 等方式关联,再通过 Flink window 增量计算 UV,持久化写到 Hbase 里。
  • 实时应用消费 VDP 消息流之后,通过 redis 维表、api 等方式关联,再通过 Flink SQL 计算出销售额等相关指标,增量 upsert 到 kudu 里,方便根据 range 分区批量查询,最终通过数据服务对实时大屏提供最终服务。

以往指标计算通常采用 Storm 方式,需要通过 api 定制化开发,采用这样 Flink 方案以后,我们可以获得的收益:将计算逻辑切到 Flink SQL 上,降低计算任务口径变化快,修改上线周期慢等问题。切换至 Flink SQL 可以做到快速修改,快速上线,降低维护成本。

4.1.3 实时离线一体化 ETL 数据集成

null

  • Flink SQL 在最近的版本中持续强化了维表 join 的能力,不仅可以实时关联数据库中的维表数据,现在还能关联 Hive 和 Kafka 中的维表数据,能灵活满足不同工作负载和时效性的需求。
  • 基于 Flink 强大的流式 ETL 的能力,我们可以统一在实时层做数据接入和数据转换,然后将明细层的数据回流到离线数仓中。
  • 我们通过将 presto 内部使用的 HyperLogLog ( 后面简称 HLL ) 实现引入到 Spark UDAF 函数里,打通 HLL 对象在 Spark SQL 与 presto 引擎之间的互通,如 Spark SQL 通过 prepare 函数生成的 HLL 对象,不仅可以在 Spark SQL 里 merge 查询而且可以在 presto 里进行 merge 查询。具体流程如下:

null

UV 近似计算示例:

Step 1: Spark SQL 生成 HLL 对象

insert overwrite dws_goods_uv partition (dt='${dt}',hm='${hm}') AS select goods_id, estimate_prepare(mid) as pre_hll from dwd_table_goods group by goods_id where dt = ${dt} and hm = ${hm}

Step 2: Spark SQL 通过 goods_id 维度的 HLL 对象 merge 成品牌维度

insert overwrite dws_brand_uv partition (dt='${dt}',hm='${hm}') AS select b.brand_id, estimate_merge(pre_hll) as merge_hll from dws_table_brand A left join dim_table_brand_goods B on A.goods_id = B.goods_id where dt = ${dt} and hm = ${hm}

Step 3: Spark SQL 查询品牌维度的 UV

select brand_id, estimate_compute(merge_hll ) as uv from dws_brand_uv where dt = ${dt}

Step 4: presto merge 查询 park 生成的 HLL 对象

select brand_id,cardinality(merge(cast(merge_hll AS HyperLogLog))) uv from dws_brand_uv group by brand_id

所以基于实时离线一体化ETL数据集成的架构,我们能获得的收益:

  • 统一了基础公共数据源;
  • 提升了离线数仓的时效性;
  • 减少了组件和链路的维护成本。

唯品会实验平台是通过配置多维度分析和下钻分析,提供海量数据的 A/B-test 实验效果分析的一体化平台。一个实验是由一股流量(比如用户请求)和在这股流量上进行的相对对比实验的修改组成。实验平台对于海量数据查询有着低延迟、低响应、超大规模数据(百亿级)的需求。整体数据架构如下:

null

通过 Flink SQL 将 kafka 里的数据清洗解析展开等操作之后,通过 redis 维表关联商品属性,通过分布式表写入到 clickhouse,然后通过数据服务 adhoc 查询。业务数据流如下:

null

我们通过 Flink SQL redis connector,支持 redis 的 sink 、source 维表关联等操作,可以很方便的读写 redis,实现维表关联,维表关联内可配置 cache ,极大提高应用的 TPS。通过 Flink SQL 实现实时数据流的 pipeline,最终将大宽表 sink 到 CK 里,并按照某个字段粒度做 murmurHash3_64 存储,保证相同用户的数据都存在同一 shard 节点组内,从而使得 ck 大表之间的 join 变成 local 本地表之间的 join,减少数据 shuffle 操作,提升 join 查询效率。

5. 未来规划

当前我们的 Flink SQL 调试起来很有很多不方便的地方,对于做离线 hive 用户来说还有一定的使用门槛,例如手动配置 kafka 监控、任务的压测调优,如何能让用户的使用门槛降低至最低,是一个比较大的挑战。将来我们考虑做一些智能监控告诉用户当前任务存在的问题,尽可能自动化并给用户一些优化建议。

5.2数据湖 CDC 分析方案落地

目前我们的 VDP binlog 消息流,通过 Flink SQL 写入到 hive ods 层,以加速 ods 层数据源的准备时间,但是会产生大量重复消息去重合并。我们会考虑 Flink + 数据湖的 cdc 入仓方案来做增量入仓。此外,像订单打宽之后的 kafka 消息流、以及聚合结果都需要非常强的实时 upsert 能力,目前我们主要是用 kudu,但是 kudu 集群,比较独立小众,维护成本高,我们会调研数据湖的增量 upsert 能力来替换 kudu 增量 upsert 场景。
